Message Mer 21 Fév 2018 20:22

Re: ledmo 30 watts installations ventilo et test temperatures

reçus ce jour une partis de mon materiel bien emballer dans de la belle mousse
.les ventilos sont silencieux en test pour l instant et le panneau et preequiper de vis pour fixer les cob et des trous pour le passage des fils sympa. .
le montages seras fait lors de la reception des autre cob.

par contre sur ce modèle de 30 watts/ 220 volts.. qui c est me dire ou est le + et le - sur le cob :siffle-4487: histoire de ne pas en griller un des le depart . :D







Avatar de l’utilisateur

Hypero Tomo
Hypero Tomo

Messages: 2579

Inscription: 24/11/2008

Localisation: Perche

Sexe: Masculin

Message Mer 21 Fév 2018 20:42

Re: ledmo 30 watts installations ventilo et test temperatures

Sur du courant alternatif il n'y a ni plus ni moins, tu branches comme tu le sens.
"Toute chose singulière me réjouit"
Marie de Rabutin-Chantal, marquise de Sévigné
http://www.leconcombre.com/index.html
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Mer 21 Fév 2018 21:06

Re: ledmo 30 watts installations ventilo et test temperatures

Merci,bien Nanarf car jetais pas sur avec les cob :SMI50
Avatar de l’utilisateur

Activo Tomo
Activo Tomo

Messages: 848

Inscription: 14/02/2008

Localisation: Ploubalay (22) Côte d'Armor

Sexe: Masculin

Ma tomate préférée: Malakhitovaya ....

Message Mer 21 Fév 2018 22:51

Re: ledmo 30 watts installations ventilo et test temperatures

Mets bien ton chassis à la terre.
ça rigole pas avec le 220 v
En petit champ croît bon blé.A faible champ fort laboureur.
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Ven 23 Fév 2018 09:45

Re: ledmo 30 watts installations ventilo et test temperatures

petit test matinal apres montage ,ca éclaire bien même en 30 watts (3 bland froid et 2 fs),photos prise sans regardez les leds :wink:
les ventilos font tres bien leur boulot mais se font bien entendre aussi ,je pense qu il faudrait que je les ralentisses sans obtenir une température excessifs.
les ventilos sont brancher ensemble sur une alimentation de recup en 12v de 1.5 amp.

test de températures apres 2 heures de fonctionnement a plusieurs endroit derriere dissipateur , on dépasse pas 31 degrés.
et test après avoir éteint les ventilos 3 minutes .
apres remise en route ca se stabilise a 31.degres.

j ai encore des fils a bien ranger pour finir mon socle que je pourrais déplacer comme je veut vu que je les mis sur tasseaux de bois.
il resteras plus que testez le sonoff (pas encore reçus )avec .

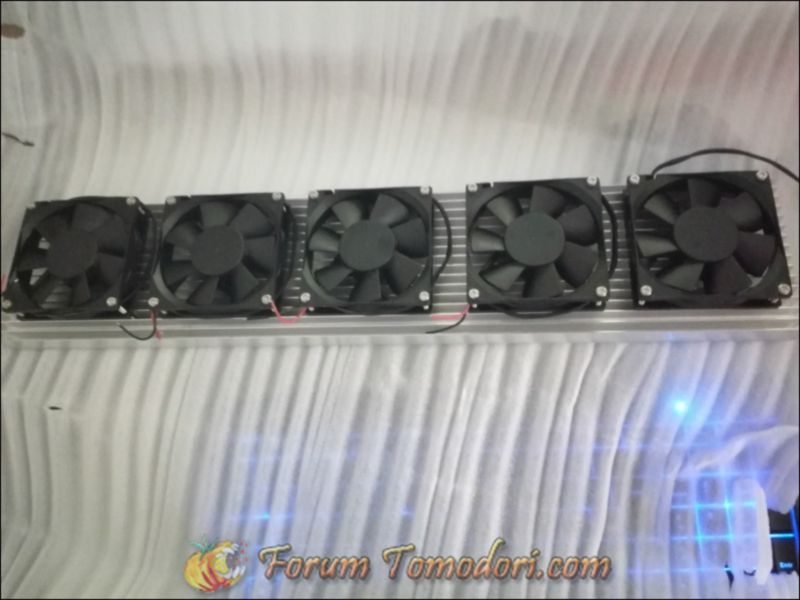

ventilos au nombres de 5 derrière chaque cob du dissipateur.

avec ventilos en route (5)

sans ventilos au bout de 3 minutes.


différentiel portable en plus qui et relier au chassis et rallonge des prises .


l appareil photos du portable arrive a voir des bande noir, l orsque l on essaie de prendre une photos meme a 50 cm. non visible si on prend la photos de plus loin.
Avatar de l’utilisateur

Animateur Forum
Animateur Forum

Donateur
Donateur

Messages: 4692

Inscription: 19/01/2011

Localisation: Hauts-Cantons du 34

Sexe: Masculin

Ma tomate préférée: ????????

Message Ven 23 Fév 2018 10:44

Re: ledmo 30 watts installations ventilo et test temperatures

Bravo.
Superbe réalisation et excellents résultats.

As tu remarqué que les panneaux horticoles LED 150W (avec ventilateurs) sont vendus entre 250 et 750€
-- cela montre tout l'intérêt de partager nos expériences et de bricoler un peu :)
-- cela montre également que nombre de fabricants et/ou vendeurs se "sucrent" confortablement :wink: il est vrai qu'ils ciblent principalement les amateurs d'herbe qui fait rire et qui n'ont peut être plus tous leurs neurones parfaitement affutés :wink:


En effet ce serait certainement suffisant (comme contrôle de la température) en baissant fortement la tension d'alimentation des ventilateurs.

Je suis presque certain que sous 6 V, ils deviendraient presque inaudibles et ventilerait assez pour rester >= 35°C.

Voici diverses pistes (au moins pour tester et vérifier le maintien de température)

Piste 1
: Tu peux faire un test pour 4 d'entre d'entre eux en les branchant en série 2 par 2 (cela fera 6V chacun) malheureusement avec un nombre impair le 5 e me sera soit en 12V soit débranché (tu peux tester les deux solutions)

Piste 2 : alimenter les ventilateurs avec une alim 6 ou 9 V (si tu trouves) ou plus simple, en 5V avec des chargeurs de téléphone portable (je dis des, car je ne pense pas qu'une petite alim puisse en alimenter plus de 2 ou 3)

Piste 3 : garder l'alim 12V mettre en série entre l'alim et les ventilateurs une ou des résistances (attention prendre des modèle >= 3W et faire attention à ne pas griller la petite alim ) pour faire chuter la tension dans les ventilateurs à la valeur qui convient (plus de bruit et assez de ventilation)
Le Wiki de Tomodori : des documents collaboratifs sur et autour des potagers et jardins. N'oubliez pas d'y passer ! :doigt

--- Tomodoriens le labo vous attend, pour contribuer aux documents en chantier ou en élaborer de nouveaux. ---
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Ven 23 Fév 2018 11:46

Re: ledmo 30 watts installations ventilo et test temperatures

celle ci ne pourrait t elle pas allez pour les 5
https://fr.aliexpress.com/item/100-240V ... 20328.html


ah mince plus dispo.

je vais prendre celle ci.pour testez en 5 volts
https://fr.aliexpress.com/store/product ... 67e1wJ8TOB

y a du choix
https://fr.aliexpress.com/item/1pcs-5V3 ... 76b3&tpp=1
Avatar de l’utilisateur

Animateur Forum
Animateur Forum

Donateur
Donateur

Messages: 4692

Inscription: 19/01/2011

Localisation: Hauts-Cantons du 34

Sexe: Masculin

Ma tomate préférée: ????????

Message Ven 23 Fév 2018 12:15

Re: ledmo 30 watts installations ventilo et test temperatures

Cela devrait être sans problème ...
cependant par prudence, avant d'acheter tu devrais tester un des tes ventilateurs sur un vieux chargeur de téléphone portable pour être certain que tes ventilateurs tournent bien sous cette tension (il y a eu un cas signalé de ventilateur qui ne voulait pas tourner en dessous de de 9V... tous les miens fonctionnent à cette tension de 5V, mais mieux vaut vérifier avant)
Le Wiki de Tomodori : des documents collaboratifs sur et autour des potagers et jardins. N'oubliez pas d'y passer ! :doigt

--- Tomodoriens le labo vous attend, pour contribuer aux documents en chantier ou en élaborer de nouveaux. ---
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Ven 23 Fév 2018 22:13

Re: ledmo 30 watts installations ventilo et test temperatures

ah ok merci de l infos papo ,je vais regardez pour testez avant

j ai vu en effet le prix des rampes horticles a led ,ils se font une fortune les vendeurs.
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Lun 26 Fév 2018 18:23

Re: ledmo 30 watts installations ventilo et test temperatures

j ai testez les ventilos avec une alimentations universelle de 12 v alimenter en 220v,mais en ayant des volts de sortie:3 V 4.5 V 5 V 6 V 7.5 V 9 V 12 V (réglage Manuel) avec petit cle
Courant de sortie: 2.5A Max,que j avais acheter sur ali , il y a quelques temps et que ma femme ma gentiment fait remarquer qu elle dormer dans un placard depuis un moment :siffle-4487:

Image.


test températures et bruit .

surprise j est réussi a descendre les ventilateurs jusque 4.5 volts,mais cela chauffer a 50 degres .
a 3 volts les ventilateurs ne démarre pas.
a 5 volts / 44 degres inaudible
a 6 volts / 40 degres. inaudible
a 7 volts /38 degres mais commence a entendre légèrement ,bon il y en a cinq aussi.
a 9 volts / 35 degres mais la on les entends bien.
a 12 volts / 31 degres idem la on c est quils sont en route même a 5 mètre.


j ai laisser a 7 volts
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Mar 27 Fév 2018 15:54

Re: ledmo 30 watts installations ventilo et test temperatures

et finition des cables resteras a ajoutez des "KSD9700 45 normally closed"
Avatar de l’utilisateur

Animateur Forum
Animateur Forum

Donateur
Donateur

Messages: 4692

Inscription: 19/01/2011

Localisation: Hauts-Cantons du 34

Sexe: Masculin

Ma tomate préférée: ????????

Message Mar 27 Fév 2018 18:46

Re: ledmo 30 watts installations ventilo et test temperatures

Très propre, et parfait avec les ventilateurs en 6V (tests qui confirment l'intuition)
Le Wiki de Tomodori : des documents collaboratifs sur et autour des potagers et jardins. N'oubliez pas d'y passer ! :doigt

--- Tomodoriens le labo vous attend, pour contribuer aux documents en chantier ou en élaborer de nouveaux. ---
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Jeu 1 Mar 2018 13:53

Re: ledmo 30 watts installations ventilo et test temperatures

je ragarde aussi du coté des Borne WAGO ,quels sont vos préférer pour du cable electrique dur 1.5 celui que j utile
Avatar de l’utilisateur

Tomo VIP
Tomo VIP

Messages: 5769

Inscription: 29/09/2013

Localisation: Lorraine

Sexe: Féminin

Ma tomate préférée: summer cider apricot

Message Jeu 1 Mar 2018 16:28

Re: ledmo 30 watts installations ventilo et test temperatures

elles ont des tailles, par couleur ! (mais je sais plus)
(depuis le remariage de la BM, je ne fais plus ouvrier, étant donné qu'il est plus efficace et plus réactif : il donne le bon outils avant que le chef y pense !)

après, les kit, c'est bien... sauf que y'en a pas assez de la taille que tu utilises le plus
et les grosses boites.... ça fait quand même beaucoup !!! (ou faut s'arranger avec les copains)
Florebo quocumque ferar
suivi 2017
suivi 2018
Avatar de l’utilisateur

Tomo Tomo
Tomo Tomo

Auteur du sujet

Messages: 473

Inscription: 02/01/2018

Localisation: AISNE

Sexe: Masculin

Ma tomate préférée: la rose de Berne

Message Ven 2 Mar 2018 12:21

Re: ledmo 30 watts installations ventilo et test temperatures

ok merci
